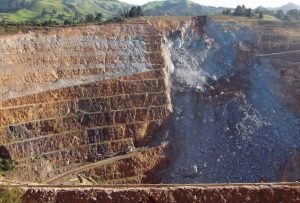

Fallas que afectan la estabilidad de taludes

Se define como talud a una masa de suelo con una superficie externa inclinada con respecto a la horizontal. Cuando el talud se forma de manera natural, sin la intervención del hombre, se denomina ladera natural o simplemente ladera. Cuando la inclinación en la masa de suelo es generada por la intervención de la actividad humana, excavaciones o rellenos, se denomina talud.

La falla de un talud se presenta tanto en taludes naturales como en los construidos por el hombre, explica Paola Angélica Castañón Garay, ingeniera civil por la Universidad Autónoma de México.

Muchos proyectos de ingeniería resultan afectados o afectan la estabilidad de taludes al producir modificaciones en la topografía, condiciones de flujo agua, pérdida de resistencia, cambio en los estados de esfuerzo, por mencionar algunos factores.

En este caso, la finalidad de los análisis de estabilidad de taludes es estimar la posibilidad de falla de estos al provocarse un deslizamiento de la masa de suelo que lo forma, buscando que el diseño de excavaciones y rellenos que den lugar a un talud o afecten la estabilidad de una ladera se realicen de forma segura y económica.

El análisis convencional de estabilidad de taludes en dos dimensiones busca el determinar la magnitud de las fuerzas o momentos actuantes que provoquen el movimiento y determinar la magnitud de las fuerzas o momentos resistentes que se opongan al movimiento que actúan en los suelos que forman al talud.

Para lograr lo anterior se calcula la relación entre las fuerzas o momentos resistentes y las fuerzas o momentos actuantes obteniendo un factor seguridad que está afectado por las incertidumbres de los parámetros que le dieron origen, por lo cual, a todo factor de seguridad intrínsecamente va ligado un grado de incertidumbre.

1. Factores que influyen en la estabilidad de un talud

La falla de un talud o ladera se debe a un incremento en los esfuerzos actuantes o a una disminución de resistencia al esfuerzo cortante del suelo. Esta variación, en general, es causada por efectos naturales y actividades humanas.

La ingeniera Castañón Garay refiere que según Budhu (2007) los factores principales que afectan la estabilidad de un talud, natural o diseñado son:

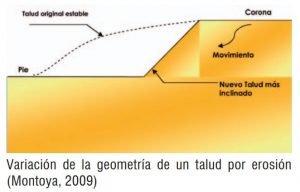

Erosión: El agua y el viento continuamente afectan a los taludes erosionándolos. La erosión modifica la geometría del talud y por tanto los esfuerzos a los que está sometido, resultando un talud diferente al inicialmente analizado o en una modificación de las condiciones que tenía.

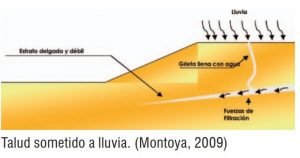

Lluvia: Durante el periodo de lluvias, los taludes se ven afectados al saturarse los suelos que los forman, provocando un aumento de peso de la masa, una disminución en la resistencia al esfuerzo cortante y la erosión de la superficie expuesta. Al introducirse agua en las grietas que presente el talud se origina un incremento en las fuerzas actuantes o aparición de fuerzas de filtración, pudiendo provocar la falla del mismo.

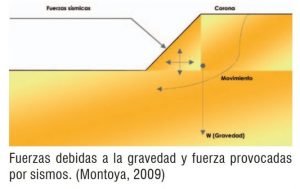

Sismo: Los sismos suman fuerzas dinámicas a las fuerzas estáticas actuantes a las que esta cometido un talud, provocando esfuerzos cortantes dinámicos que reducen la resistencia al esfuerzo cortante, debilitando al suelo. Un aumento en la presión de poro en taludes formados por materiales granulares puede provocar el fenómeno conocido como licuación.

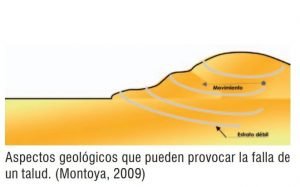

Aspectos geológicos: Algunas fallas de taludes son provocadas por aspectos geológicos no detectados durante el levantamiento y exploración de campo, los cuales, al no ser considerados durante la evaluación de la estabilidad del talud, aumentan la incertidumbre del factor de seguridad calculado. Un ejemplo de este tipo de falla es el que se presentó durante la operación del Proyecto Hidroeléctrico en el talud excavado atrás de la casa de máquinas de la presa Agua Prieta, Herrera y Resendiz (1990), en el cual un bloque de roca deslizó sobre un estrato de arcilla, no detectado durante la exploración y construcción del proyecto. Conozca el proyecto para desquinche de rocas sueltas y perfilado de taludes de Southern y un análisis de caída de roca en taludes.

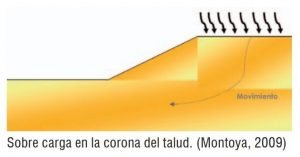

Cargas externas: La aplicación de cargas sobre la corona del talud provocan un aumento en las fuerzas actuantes en la masa de suelo, lo cual puede llevar a la falla del talud si estas cargas no son controladas o tomadas en cuenta durante la evaluación de la estabilidad del talud. En algunos casos esta situación se remedia mediante la excavación de una o más bernas en el cuerpo del talud, lo que reduce las fuerzas actuantes en este.

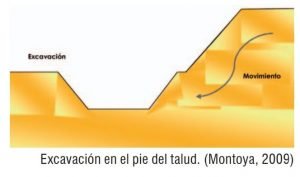

Excavaciones y/o rellenos: Las actividades de construcción realizadas al pie de un talud o colocación de una sobrecarga en la corona, pueden causar la falla de este al modificar la condición de esfuerzos a las que está sometido. Generalmente, estas actividades de construcción corresponden a trabajos donde se realizan excavaciones y/o rellenos. Cuando se realiza una excavación al pie del talud, el esfuerzo total se disminuye, generando en el suelo un incremento negativo en la presión de poro. Durante el tiempo en que este incremento de presión de poro se disipa, puede presentarse la falla del talud al disminuir la resistencia al esfuerzo cortante del suelo. Los taludes construidos con el material de banco de préstamo se realizan al compactar estos materiales en el sitio bajo especificaciones de control, generando un relleno artificial o terraplén.

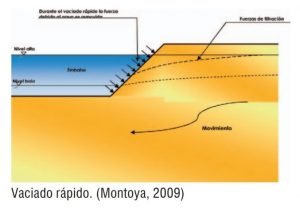

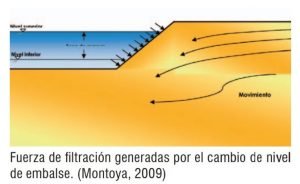

Condición de presión de poro y vaciado rápido: Los embalses pueden estar sujetos a un cambio rápido en su nivel de agua y se ven sujetos a una reducción de la fuerza lateral que proporciona el agua, además de que el exceso de presión de poro no tiene tiempo de disiparse.

En ese tiempo se puede presentar la falla del talud. Si el nivel de agua en el embalse permanece en niveles bajos y la falla no ocurre mientras presenta condiciones de resistencia al esfuerzo cortante no drenadas, el flujo que se presenta y las fuerzas de filtración pueden provocar la falla del talud.



2. Tipos de falla

Toda masa de suelo que constituya un talud natural, terraplén o corte, presenta una tendencia a desplazarse hacia la parte baja y al frente por efecto de su propio peso. Cuando la resistencia al esfuerzo cortante del suelo contrarresta esa tendencia, el talud es estable; en caso contrario, se produce un deslizamiento.

La clasificación de deslizamientos se basa en la forma que se produce el movimiento de la masa de suelo, detalla la ingeniera Castañón Garay.

2.1 Falla por deslizamiento superficial

A. Rico (2000) define esta falla como “un proceso más o menos continuo y por lo general lento de deslizamiento ladera abajo que se presenta en la zona superficial de algunas laderas naturales”. Además del término deslizamiento superficial, se utiliza la palabra inglesa “creep” para definir este de falla.

Este tipo de falla suele afectar grandes áreas de terreno. El movimiento superficial se produce sin una transición brusca entre la parte superficial móvil y la masa inmóvil más profunda. No se presenta una superficie de falla definida.

Terzaghi (1959) distingue dos clases de deslizamiento superficial:

1. El estacional, que afecta solo a la corteza superficial del talud cuyos suelos sufren la influencia de los cambios climáticos en forma de expansiones y contracciones humedecimiento y secado;
2. El masivo, que afecta a capas de suelo más profundas, no afectadas por el clima, por lo que solo se puede atribuir al efecto de factores
   internos que actúan en los suelos.

El creep estacional produce movimientos que pueden variar con la época del año. La velocidad del movimiento rara vez excede algunos centímetros por año.

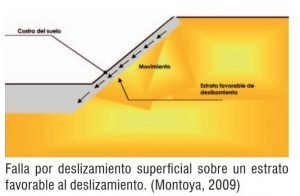

Otro tipo de falla por deslizamiento superficial se presenta en la costra de suelo sobre un estrato que por condiciones geológicas es favorable al deslizamiento en una superficie de falla predefinida.

En general este tipo de movimiento está asociado a estratigrafías cuyo echado está en dirección del talud y que además se acelera al presentarse flujo de agua dentro del cuerpo del talud.

2.2 Falla por rotación

El deslizamiento ocurre abarcando una masa considerable de suelo que afecta a profundidad la geometría del talud. Este tipo de falla presenta una superficie cilíndrica o concoidal, sobre la cual se produce el movimiento, generalmente de forma súbita. La falla por rotación se clasifica con respecto a la profundidad en que se presenta la superficie de falla y el punto donde esta superficie corta a los planos que forman la geometría del talud.

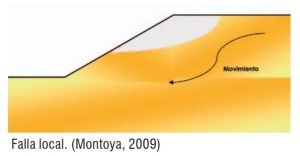

2.3 Falla local

Ocurre cuando la superficie de falla corta al plano inclinado del talud entre el hombro y el pie, sin cortar el pie del talud. Coloquialmente a este tipo de falla se le conoce como “desconchamiento” y en la mayoría de los casos no corresponde a una falla catastrófica.

Al provocar un cambio en la geometría del talud puede propiciar la aparición de fallas subsecuentes que lleven a la falla catastrófica del talud.

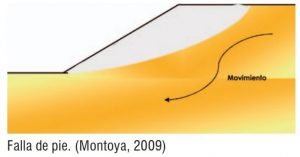

2.4 Falla de pie

Se presenta cuando la superficie de falla tiene cercanía del pie del talud y corresponde a una falla catastrófica del talud.

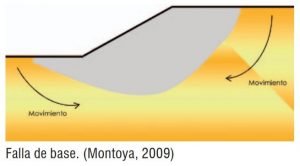

2.5 Falla de base

Ocurre cuando la superficie de falla corta al plano horizontal que forma la base del talud y corresponde a una falla general de toda la geometría del talud. Presenta la mayor profundidad y puede estar limitada por estratos más resistentes.

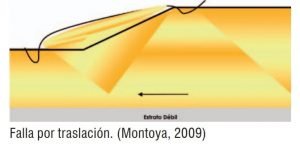

2.6 Falla por traslación

Esta falla se presenta como un movimiento importante del cuerpo del talud, sobre una superficie relativamente plana asociada a estratos poco resistente localizada en las cercanías del pie del talud.

La superficie de falla se desarrolla paralela a la estratificación de suelos débiles, terminando generalmente sobre planos de agrietamientos verticales. Los estratos débiles que propician la aparición de este mecanismo de falla por lo general corresponden a arcillas blandas, arenas finas o limos no plásticos, que se encuentran empacados entre estratos de suelos de mayor resistencia.

Generalmente el factor que provoca la activación del mecanismo de falla es un aumento en las condiciones de presión de poro en el estrato débil.

2.7 Falla por flujo

Corresponde a movimientos relativamente rápidos de una parte del talud, de forma que esos movimientos y las velocidades en las que ocurren, corresponden al comportamiento que presentaría un líquido viscoso.

No se distingue una superficie de deslizamiento debido a que esta se presenta en un periodo breve de tiempo.

Esta falla se presenta con mayor frecuencia en taludes naturales formados por materiales no “consolidados” y se desarrolla el mecanismo cuando hay un aumento apreciable en el contenido de agua.

2.8 Falla por licuación

El fenómeno de licuación se presenta cuando se provoca una reducción rápida de la resistencia al esfuerzo cortante de un suelo. Esta pérdida conduce al colapso del suelo en que se presenta y con ello al de la estructura que forme o que se encuentre sobre este.

La licuación se ha presentado con mayor frecuencia en arenas finas, sumergidas sometidas a un incremento en la presión de poro por efecto de vibraciones o sismo alcanzando su gradiente crítico, lo que desencadena el fenómeno.



Fuentes:

– Análisis de estabilidad de ladera en el Cerro del Mesón de Poza Rica, Ver.

– Cálculo del Factor de Erosión de la Lluvia en las Estaciones Papaloapan y Cd. Alemán de la Cuenca del Papaloapan. (Castañon Garay)
